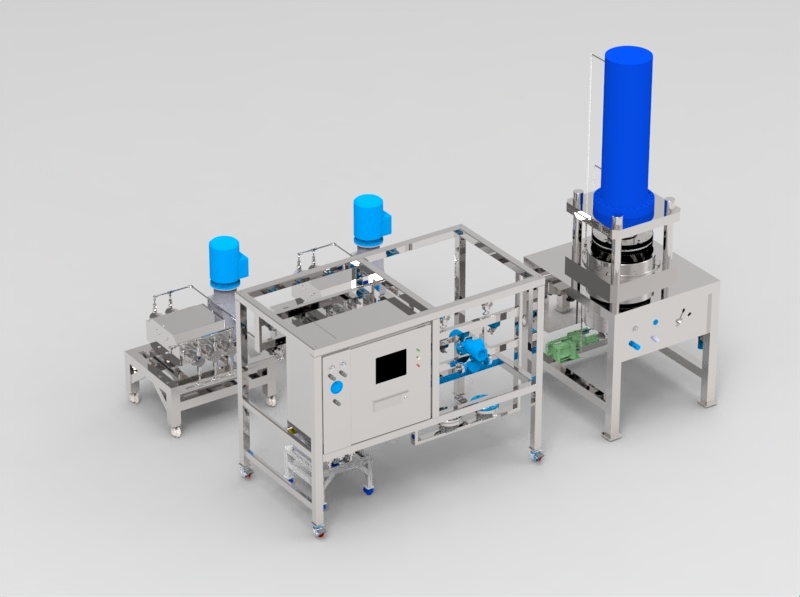

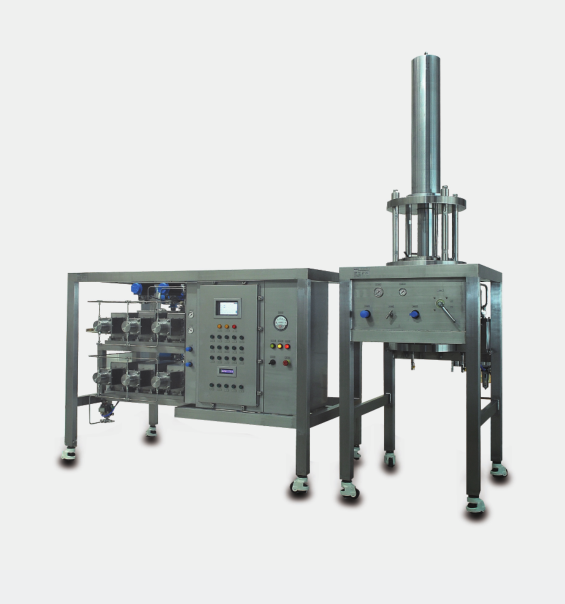

- 商品名稱: 工業制備液相系統（300mm-1000mm）
- 商品編号: CXTH23-17-1
分離純化系統主要組成：

a）色譜柱單元（動态軸向壓縮色譜柱 DAC）

b）流動相傳輸單元（輸液泵、過濾器及相應管路等）

c）在線檢測、監測單元及餾分收集單元（半自動或全自動）

d）系統控制單元（計算機、PLC、閥組、工作站軟件等）

e）其它必須的相關輔助設備及配件

系統具有以下特點及優勢：

1).所有接觸材質符合法規要求，并可提供第三方權威部門的材質證明報告；

2).多溶劑入口，适合不同體系的清洗，避免交叉污染;

3).高精度輸液泵，并可實現高壓混合要求；

4).內置多種操作模式：系統具有旁路、反沖等、過濾器旁路等功能，選擇方便，自動化程度高；

5).采用防爆系統，适合易燃易爆環境及潔淨區內的使用，防爆等級為ExdIIBT4；防護級别為：IP65；

6).系統采用多項專利技術，如：獨有的H-Tree高效強制分配方式，确保分離效果和(hé>)穩定性；

7).多種系統保護措施，例如：軟件報警和高壓安全閥等，保證系統工作(zuòπ)安全可靠；

8).本地或遠程電腦控制——可在電腦上控制全部閥門開關，設定自動純化方₽案，完成從進樣到收集的全部流程；

9).系統控制和數據采集軟件符合FDA 21 CFR PART11 β要求，如曆史記錄，審計追蹤，電子簽名等.

項目在實施過程中，供需雙方将組成驗證小組，進行設計确認DQ，安裝确認IQ，運行确認O'Q，協助完成PQ驗證，全面滿足GMP 的驗證要求。

應用領域：

(1)食品工業

(2)制藥工業

(3)環境檢測

(4)生物工程和生物化學

(5)精細化工

(6)植化、合成、制藥、生物及生化等領域的産品的提取及純化工(gōng>)作

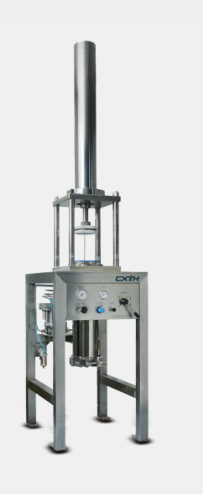

色譜柱：

　　色譜是一種分離分析手段，分離核心為色譜柱，因此擔負分離作用的↓色譜柱是色譜系統的心髒。采用軸向壓縮技術使得色譜柱各截面內壓力保持均勻恒定是一項重要(yào∏)的技術要求。目前先進的方式是采用動态軸向壓縮技術。動态軸向壓縮技術是通(‍tōng)過活塞的運動來完成裝柱、維持柱壓和卸柱工作的。活塞的周邊配備有特殊設計的密封結構能(n¶éng)夠允許活塞沿柱管內壁自由滑動，同時又能保持很高的密封性。活塞運動和壓力維持依靠保&壓系統，液壓動力比傳統的采用彈簧動力的軸向壓縮柱更穩定，更均勻，使得(d•e)分離柱的使用效果更好。

　　色譜柱設計基礎為動态軸向壓縮柱模式，色譜柱活塞對柱床始終産生穩定的壓力，可有效避免柱床的塌陷和松±動。系統可通過流路的切換實現正沖或反沖，便于操作和維護。色譜分配器采用創✔新通恒獨有H-TREE專利分配技術，保證了色譜柱的高柱效和更高的分離(∞lí)效果。

常用耗材(選配)：

(1)柱底密封圈

(2)活塞篩闆密封圈

(3)活塞下密封圈

(4)活塞上密封圈

(5)高壓密封圈

(6)泵用單向閥

(7)檢測器氘燈
産品參數

色譜柱：

主要參數：

（1）柱管內徑：300mm，400mm，500mm，600mm，800mm，1000mm，1200mm等；

（2）柱管長度：650mm(标配，其它可以根據客戶需要設計);

(3)柱管材質：316L不鏽鋼

(4)內壁光潔度：Ra≤0.4μm;

(5)活塞材質：316L不鏽鋼

(6)篩闆材質：316L不鏽鋼，孔徑：2μm~10μm（标配，可根據客戶需求進行設計）

(7)最大耐壓：10MPa

(8)氣壓需求：≥6bar

(9)氣量需求：≥3m³/min

輸液泵：

主要參數：

(1)泵工作模式：多泵頭柱塞泵

(2)最大流量：3L/min，5L/min，10L/min，20L/min，30L/min，40L/min，50L/min，80L/min；

(3)最大工作壓力：10MPa，具備超壓保護功能

(4)流速精度：±1.0%

(5)流速重現性：≤1%

(6)工作模式：等度或梯度

(7)通訊模式：PLC軟件控制，由PC機反控

(8)液體接觸材質：316L，PTFE

檢測器：

主要參數：

(1)型号:AZURA UVD2.1L光纖檢測器(原裝進口)，UV6000ND紫外可見光檢測器（自(‌zì)制）

(2)波長範圍:(190~800)nm

(3)流通池設計:光纖流通池或常規制備流通池

(4)流通池最大流速:随系統流速

(5)流通池最大耐壓:10MPa

(6)流過材質:316L

(7)通訊模式:LAN口通訊，由PC機反控

(8)基線噪聲（靜态）:±2×10-5Au at 254 nm

(9)基線漂移（靜态）:4×10-4Au/h at 254 nm

(10)波長精度:≤±2nm

(11)波長重複性:0.2nm

用戶在實際選擇設備時，需要根據自己的使用需求進行(x"íng)一個型号的選擇，下表中輸液泵的型号是一個默認的配置，泵的類型可以選擇柱塞泵和隔膜泵，我們推薦柱塞泵，因為它是我們完全自主研發生✘産加工的，該泵的流量準确度，重複性完全滿足生産的需求，光纖檢測器也是¥(shì)自主研發生産的，波長準确度，重複性，基線噪聲和§漂移都能達到一個較高的标準。

系統是否需要防爆，模式是選擇等度，還是梯度加進樣泵，完全滿足定制需求。購買前提出自己的¶(de)需求，我們會根據需求，拟定設計方案，先出PI&D圖，滿足需求後，再進↕行下一步的工作。

序号

系統型号

（根據DAC選型）

輸液泵

檢測器

防爆要求

模式

300mmDAC系統

5L/min

□柱塞泵

□隔膜泵

光纖檢測器
